       TL-4G-II 型无线（音）视频传输系统
               （双向视频传输监视、双向语音对讲功能）

    TL-4G-II 型无线（音）视频传输系统
       具有点对点、点对多点无视频服务器平台、专用通道的4G传输系统
       具有双向视频传输监视、双向语音对讲功能，具有单兵GPS定位功能

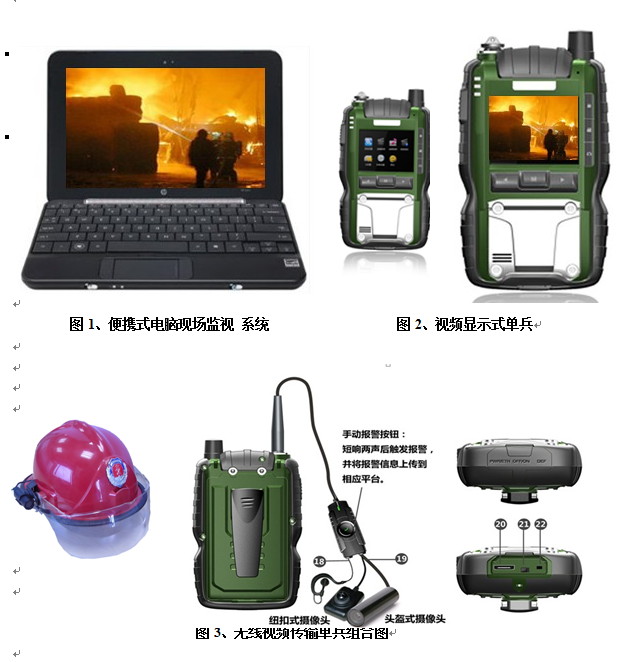

        图1、便携式电脑现场监视 系统                  图2、视频显示式单兵


                          图3、无线视频传输单兵组合图

一、产品介绍：
     TL-4G-II型无线视频传输系统，这是一款集视频显示，视频传输，音频双向对讲，GPS定位功能于一体的便携式视频监控终端，单兵终端除了满足传统IPCAM视频监视、有线网络传输以外，还支持4G网络传输、语音双向对讲、WiFi传输、GPS定位、前端存储、网络存储、报警上报等功能，实现功能高度集中化。
    该产品采用联通专用通信通道，指挥中心不需要架设专用视频的服务器平台，使用专用的通信卡，就可以实现音视频的通信传输和显示，优于目前普通的4G通信系统，具有更高的保密性和更高的通信性能。
单兵部件内置智能充电管理，实时查询电量，低电智能报警，省电模式，配置大容量电池，可持续使用6-8个小时。
消防头盔带小型红外800线摄像头和通话耳麦。采用标准的H.264编码，支持本地菜单控制，OSD字符叠加功能，时间日期、设备ID、GPS等信息叠加。
支持本地32G Micro- SD卡存储、回放等功能，支持普通播放器（VLC，  暴风影音等）直接播放码流。分辨率：默认D1，HD1，CIF可选。码率D1、HD1，CIF可选：1000Kbps～2048Kbps,四级码率可选；具有视频信号和音频信号的硬件同步压缩功能，压缩码流可通过4G无线网络进行传输，通过网络可进行实时视频和音频预览，支持双向语音对讲，多种语言支持等功能。
单兵仿人体工学设计，手感舒适，单兵前面板嵌入26万色，2.36寸TFT屏幕，人性化操作界面，同时支持手机、PC远程实时观看。内置铸件支架保护结构，外部防震、防水设计，携带、架设使用方便。具有专用图片抓拍和紧急呼叫按钮，及时扑捉关键影像，为决策者及时提供远程指挥的一手资料。
接收端设备采用便携式电脑设计；可同时接收多路视频画面，支持双向语音对讲；内置锂电池供电，或者外接AC220V供电，满足野外作战需求；
该设备适用于公安消防、交通、金融、物流、市政、军队、应急指挥等行业。

二、单兵操作系统介绍：
1、系统设置：
       1.1  系统语言
       1.2  屏幕延迟
       1.3  设备操作
       1.4  电池信息
       1.5  系统状态
       1.6  GPS设置
       1.7  GPS分布
       1.8  返回
2、前端录像
       2.1  录像状态
       2.2  录像时间
       2.3  录像设置
       2.4  返回
3、音频视频
       3.1  音频音量
       3.2  返回
4、录像回放
   4.1  文件搜索
   4.2  文件列表
   4.3  返回
5、4G 设置
       5.1  拨号信息
       5.2  4G 开关
       5.3  返回
6、时钟设置
       6.1  时区设置
       6.2  时间设置
       6.3  NTP设置
       6.4  GPS校时
       6.5  返回

三、技术参数
 电源电压：12V/1.5A
 工作温度：-10℃～55℃
 工作湿度：10%～85%
     整机功耗：4.5W
     处理器：TI 达芬奇DM365
     电池参数：聚合物锂离子电池，放电时间6h～8h, 充电完成时间3h～4h，
               电池容量3800MAH
     语音对讲：MIC（外置）、SPK（内置、外置）
     报警提示方式：声音、振动
     图像传感器：1/3"Sony CCD  水平清晰度800TVL
     视频制式：PAL/NTSC
     镜头规格：10mm /12mm
     视频压缩：H.264
     多码流：D1、CIF、QCIF 3码流可同时选择
     帧率调节：PAL：1fps～25fps    NTSC：1fps～30fps
     视频压缩码：16Kbps～4Mbps可设置
     PAL视频分辨：QCIF: 176*144  CIF: 352*288   D1: 720*576
      NTSC视频分辨率：QCIF: 160*120  CIF: 352*240   D1: 720*480
      音频格式：G.711 / AMR
      音频：1路输入 / 1路输出
      字幕叠加：支持通道名、日期时间、码流信息叠加，叠加位置用户可调
      前端存储：miniSD(16G)
      网络类型：以太网，4G网络（EVDO/WCDMA/TD-SCDMA）
      GPS功能：GPS定位系统
      WiFi网络(可选配)：支持802.11b/g协议，2.4GHz，无线距离大100
                         米 (WPA、WPA2、 WEP加密协议
      电脑内存：2G
      电脑硬盘：500G

四、设备配置
        1、电脑主机及专用软件系统：1套
        2、视频显示单兵： 1套
        3、高清摄像机： 1套
        4、无线专用通道上网卡：2张  （不需要专用视频服务器平台，使用
                                       联通专用通道）
        5、便携式铝合金箱：1个
