              TL-TX-19型
  盔式（4G/3G）单兵移动式通信系统
     （双向语音通信、多路视频监视、录像、定位功能）

     TL-TX-19型 盔式（4G）单兵移动式通信系统
      具有双向语音通信、多路视频监视、录像、定位功能

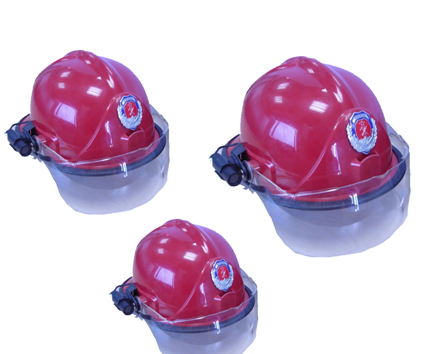

 图1、3G单兵头盔        图2、高清摄像机（选配）     图3、16路电脑远程网络视频接收设备

 图3、 网络传输监控构架图

一、系统简介
盔式4G单兵移动式通信系统， 具有现场3G视频传输，双向语音通信，GPS图形定位显示 、视频软件1-300个人的网络实时监视和SD卡同步存储功能。网络视频管理系统通过专业软件，能方便随时查看来自任何地域的现场视频并实时录像，通过语音双向交流，实施对现场的消防队员进行指挥。INTERNET网络的接入，提供了足够的灵活性，高清视频图像信号，通过流媒体服务器对救援现场每个人的视频，可以实时切换浏览和图型定位监控。
二、功能特点
    1、支持盔式800线摄像传输，图像显示分辨率720 * 576 。
    2、专业视频通信模块、方便INTERNET远程网络监视和指挥。
3、支持GPS及地图定位显示功能、支持双向语音对讲功能。
4、支持EVDO、TD-SCDMA、WCDMA、3G网络实时监控。
5、支持手机和网页浏览，图像连贯清晰，延时时间2秒左右。
6、电脑每个页面可监视16个头盔，同时可切换300个视频。
7、支持本地SD卡存储和远程网络同步录像、存储功能。
8、专业视频软件可实现对多路图像同时进行回放、编辑。
三、技术指标
   【一】单兵参数
1、操作系统：嵌入式Linux系统
2、视频接口类型：BNC/Q9
3、视频输入：1路复合视频输入
4、音频接口：输入、输出各1路
5、视频压缩：H.264
6、音频压缩：G.711/ADPCM
7、图像分辨率：QCIF/CIF/2CIF/D1/(720p)
8、传输帧率：25帧/秒（PAL制5、式），
9、画面模式：1/4/6/7/8/9/10/12/13/16
10、无线网卡：802.11b/g/n(300Mbps)
11、服务器CPU ：2.4G 以上
12、服务器内存： 8G
13、服务器硬盘： 500G
【二】高清摄像机参数
1、产品类型：高清摄像机，闪存摄相机
2、液晶屏尺寸：2.7英寸
3、大像素：150万
4、有效像素：131万
5、光学变焦：25倍
6、防抖性能：电子防抖（增强模式 ）
7、存储容量：8GB
8、传感器类型：Exmor R CMOS
9、存储介质：SD/SDHC卡/MS记忆棒
10、录制格式：图片：JPEG（DCF Ve）
11、产品重量：175g，271g（含标配 ）
12、传感器尺寸：（1/5.8）英寸
13、耗电量：HD模式：2.1W STD
14、外形设计：黑色，银色，蓝色，
15、液晶屏描述：16:9模式触摸屏翻
16、对焦方式：自动对焦，手动对焦
 【三】摄像头参数
图像传感器 1/3" Sony 彩色 CCD
水平分辨率 800线
小照度 0Lux(红外灯开启),8 颗红外灯 (?3)
有效像素 PAL:795(H)*596(V);NTSC:811(H)*508(V)
扫描系统 PAL: 625 Lines, 50 Field/Sec; NTSC: 525 Lines, 60 Field/Sec
信噪比 大于48dB(AGC off)
电子快门 CCIR:1/50 ~ 1/100,000sec  EIA:1/60 ~ 1/100,000sec  Auto
伽码值 0.45
白平衡 自动
镜头 12mm
背光补偿 自动
增益控制 自动
同步方式 内同步
视频输出 1Vp-p 75 Oms , Negative
使用电源 12V±10%DC, 50mA
适应温度 -20℃ ~ + 60℃, RH 95% Max
外壳 黑色
尺寸 ?30X75mm

【四】电脑参数
     1、 屏幕尺寸：15.6英寸 1366x768
2、CPU型号：Intel 酷睿i5 2450M
3、CPU主频：2.5GHz
4、内存容量：2GB DDR3 1333MHz
5、硬盘容量：500GB 5400转，SAT
6、显卡芯片：AMD Radeon HD 6470
7、操作系统：Windows 7 Home Bas
8、摄像头：集成摄像头
9、光驱类型：DVD刻录机 支持DVD
10、无线网卡：支持802.11b/g/n无
11、笔记本重量：2.5Kg
四、配置

1、 电脑：1台（一个电脑可配16个头盔单兵）
2、 盔式无线yinship1系统：1个
3、 16G  SD存储卡：个
4、 进口高清摄像机：1套
5、 联通4G上网卡：1张  （上网卡是包年型：每张一年 包9G的总流量
   长使用期限360天，由用户自己在当地购买。流量用完后，用户必须
  上网再次充值。充值600元6G的流量连续使用时间，大概50小时。）
6、 联通视频服务器租用费：1000元/每个单兵年租用费（厂家负责2年）。
7、 充电器：1套
8、 铝合金包装箱：1套
