60 JZ300Z-CS型应急救援【直流光波导向】照明导向线
——具有常亮照明、闪亮警示和光波导向撤退的功能
——可配一盘300m、也可以三盘100m的照明线链接
一、产品介绍
消防光波导向照明线是一条直径6mm的PVC线，内有4根可扩展通信的加强线、1根0.75mm钢丝线、使用3根电致发光EL线均
匀缠绕在通信线和钢丝外部，再用PVC塑料加工而成。产品具有常亮照明，闪亮警示，光波导向和用户扩展通信（线体内带
有通信电缆线，控制箱装配有中继模块，面板带有通信接口，用户根据需要可以扩展通信功能，用于指挥现场于屏蔽空间
之间的通信）的四种工作状态。
产品使用120安时锂电池驱动，具有容量大，方便携带，方便操作。线体阻燃、防水、质轻、抗折、耐拉、耐压、耐高温性
能、具有电量显示和防爆等性能。
产品具有比常规照明线视觉亮度3倍的照明功能；具有在人多拥挤的大型场合使用光波单向导向撤退的功能。

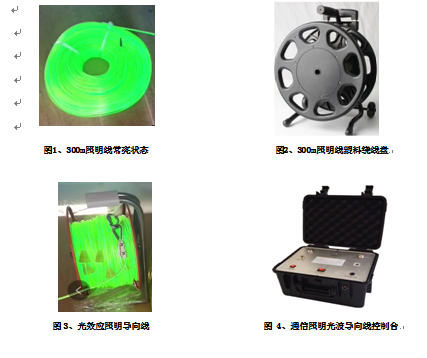

图1、300m照明线常亮状态 图2、300m照明线塑料绕线盘
图3、光效应照明导向线 图 4、通信照明光波导向线控制台
图5、照明线常亮照明状态 图6、照明线光波滚动导向状态
图7、照明线防爆检测 图8、电缆绕线盘三方检侧
二、产品组成与结构性能
1、产品组成： 通信照明光波导向线产品由：控制台，光波导向线。
2、产品结构性能：
1) 控制台：由120安时锂电池，40安培大功率驱动器，拓展中继通信模块，电量指示器、拓展通信端口、220V充电线、车
载充电线、等组成。具有常亮，闪亮，光波导向三种控制功能。具有电池电量显示功能。具有交流和直流两种充电功能。
具有拓展通信对讲功能。
2）光波导向线：线长50m或100m ，结构包括三根电致发光EL线，四根加强线和一根0.7mm钢丝绳，通过PVC塑料搅合压塑
而成，发光亮度：＞10.0cd/m2。
3）绕线盘：电缆卷盘应有足够的机械强度（检测报告15项机械强度试验），而且， 结构上能经受得住正常使用时可预期
的鲁莽操作，电缆卷盘从 0.75 m 的搬运手柄高度跌落到混凝土地板10次没有损伤。照明线盘线盘具有三方CMA、CAL检测
报告。
三、产品特点
1、照明功能：三根电致发光EL线体均匀缠绕在通讯线和钢丝上，亮度均匀无死角，发光的视觉亮度跟普通照明线单根亮度
相当。
2、频闪警示功能：频闪警示是用于现场通知人员紧急撤离的信号，在人少的情况下，三角箭头可以起到导向撤退的功能。
3、光波导向功能：在屏蔽空间或大型封闭场所人多拥挤，频闪状态根本看不到撤退方向的时候，通过光波单一方向滚动来
引导人员撤离现场具有明显的视觉效果。
4、三角荧光导向功能：在光波滚动导向时，又具有荧光三角导向功能，保证人员在撤退状态方向的可辨别性。
5、具有拓展通信对讲功能： 在设备面板留有通信接口，使用单位可以扩展通信功能，用于外部指挥中心和屏蔽空间之间
的通信。
四、系统指标
1、工作电压：12V / 120 安时
2、常亮工作电流：＜12mA/m
3、额定功耗：＜7W
4、线体：KPT-XF5.0-YG
5、线体拉力：＞300N
6、使用时间：＞10小时
7、工作温度：-20℃—+60℃
8、绳体表面温度：＜25.3°
9、线体长度：300m
10、无光照环境下可视距离：＞100m
11、闪亮工作时间：＞16h
12、常亮工作时间：＞10h
12、正常充电时间：＜ 8h
13、发光亮度：＞10.0cd/m2
14、线体绝缘电阻：＞50MΩ
15、可调闪烁频率：1Hz-2Hz
16、线盘质量：＜ 12Kg
17、充电方式：车载充电和220交流充电器充
18、屏蔽空间通信距离：1000m
五、产品配置
1、塑料机箱控制台：1套
2、导向线：300m(可根据用户需要配置一盘300m或3盘100m)
3、点烟器充电线1套
4、220V充电器：1套
