90 GF-I型便携式36AH太阳能移动供电电源
——220伏输出2路 1000W、AC峰值功率2000W
——USB-4 路5V/3A、DC-2路12V/8A、重10 Kg
——具有220V充电、太阳能充电、风力发电充电
一、产品功能概述
该产品可输出2路220V/1000W，输出4路5V/3A，输出2路12V/8A，输入电压32V，输出电流8A-10A，重量10公斤，尺寸
408X163X256mm。
产品用于卫星便携站，灾害应急救援调度台供电。同时可以给对讲机，单兵定位系统，mesh音视频传输等设备等现场供电

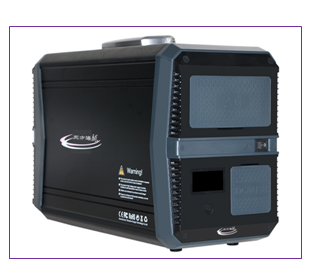

或充电。产品可使用折叠式太阳能板充电，内置太阳能MPPT控制系统，实时跟踪太阳能的输出电压， 图1、太
阳能移动供电电源
并追踪高电压和电流值，是系统以高效率对电池进行充电。产品内置纯正玄波逆变器，可将直流（DC）转换为交流（AC）
输出，与市电一致。多功能控制系统，可满足1000W电器的用电需要。产品面板可实时显示产品的工作状态：电压，电流，
温度，可以一目了然。电源可以使用130W太阳板充电，也可以使用300W风力发电机充电，具有多种充电供电方式。
二、产品特点
1、 具有多路输出功能：
输出2路220交流电压、2路12V和4路5V直流电压。
2、 图2、太阳能移动供电电 2、具有大功率输出功能：
输出功率1000W，峰值电压2000W。
3、 具备太阳能充电功能：
折叠式太阳能电池板输出功率130W。
4、 OLED显示屏显示功能：
能直观显示产品电压、电流、电量、温度、可一目了然。
5、 具备对220V、太阳能、风力发电多种设备充电的功能
供电电源可以使用交流220V充电、130W太阳能充电，300W风力发电三种充电方式。
6、 具备对多种设备供电的功能：
具备对便携式卫星站，便携是调度台、对讲机等设备供电。
7、 具备MPTT自动跟踪控制系统功能：
实时跟踪太阳能电压和电流、高效率对电池进行充电。
、
图3、折叠式130W太阳能板充电板 图4、纯正正弦波1000W输出
图5、 AC220V-2/DC12V-2/DC5V-4输出 图6、充电设备与OELD电源电量显示
图7、 300W风力发电机 图8、风、光互补转换器
图9、风、光互补转换系统接线图
三、风力发电介绍
1、 起动风速低，风能利用率高；体积小，外型美观、运行振动轻。
2、 采用人性化设计，方便设备的安装、维护和检修。
3、 风轮叶片采用新工艺经精密注射成型，配以优化的气动外形设计和结构设计，风能利用系数高，增加了年发电量
。
4、 发电机采用技术的永磁转子交流发电机，配以特殊的定子设计，有效地降低发电机的阻转矩，同时使风轮与发电
机具有更为良好的匹配特性，机组运行的可靠性。
四、充电电源参数
1、材质工艺户：铝合金一体成型 2、性能：抗腐蚀、耐高温、防潮、抗氧化
3、电池容量：25.9V / 36AH 4、输入电压：32V
5、AC 1-2输出：220V / 1000W 6、AC峰值功率：220V / 2000W
7、DC 1-2输出：12V / 8A 8、USB1-4输出：5V / 3A
9、 兼容性：支持市面99%的电器 10、输入电流：8A-10A
11、重量：10KG 12、尺寸：408 * 163 * 256 mm
五、太阳能板参数
1、太阳能电池板功率：130W 2、太阳能板数量：8块
六、风力发电参数
1、额定功率：300W 2、大功率：320W
3、启动风速：2.0m/S 4、额定风速：13m/S
5、安全风速：40m/S 6、主机净重：6.2Kg
7、风轮直径：1.2m 8、叶片数量：3/5
9、发电机：三相交流永磁同步发电机 10、叶片材料：尼龙纤维
11、控制系统：电磁/风轮偏侧 12、调速方式：自动调整迎风角
13、工作温度：-40°- 80℃ 14、塔架形式：自制
