93 HL3000W / 6000W便携式现场交直流供电电源
——AC 220V/110V/14A、DC 48V/20A、24V/ 10A、12V/10A、5V/2A
——选用3000W电池的容量56.1AH；具有短路、过载、过温保护
一、产品简介：
HL3000W或6000W系列便携式交直流电源是我公司在广泛用户反馈的基础上并结合电源方面多年的专业积累打造而成的。全
新的设计采用进口锂电池作为储能主体，具有体积小、容量大、重量轻、功率大、易携带等特性，为您提供简便的移动电

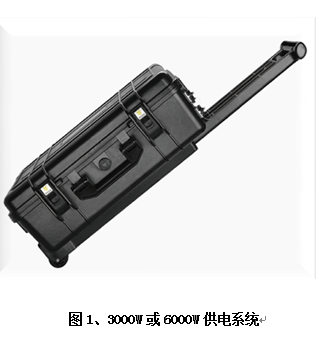

源解决方案；广泛应用于户外办公、医疗救护、消防救援、野外休闲、应 图1、3000W或6000W供电系统
急通信、环境监测等领域。
二、主要特点：
1、智能化全自动动态充放电管理平台
2、多功能数码管显示，实时电量、电池电压、输出功率、充放电剩余时间显示
3、体积小、容量大、重量轻、携带方便
4、SPWM 脉宽调制纯正弦波高精度低纹波稳压输出
5、纯正弦波交流220V隔离输出，带任何负载没压力
6、内置大容量、长寿命、高效可充电动力锂离子电池
7、USB 5V/2A接口输出，可供手机等数码产品充电使用
8、可同时输出交流（AC 220V/110V）和直流（DC 48V/20A、24V/ 10A
DC12V/10A、USB5V/2A）
9、具有过充电、过放电保护、电源监视和低电量报警功能
10、具有短路、过载、过温等保护功能，安全可靠
三、技术指标
产品型号 HL3000W HL6000W
电池类型 Li-ion Battery(70%1000Cycle)
交流输出电流 ＜14A
交流输出电压 220V±5%
输出功率 3000W
峰值功率 6000W
输出波形 纯正弦波
频率 50±0.5Hz
输出电压/电流 5V/2A 12V/10A 24V/10A 48V/20A
保护功能 短路、过载、过温、过压、过流、欠压等
充电参数 58.8V/10A 58.8V/15A
电池容量 56.1AH 107.1AH
充电时间 5-6H 7-8H
循环寿命 ≥1000次
外观尺寸L*W*H 560*450*230（mm）
重量 29kg 44kg
1、技术指标：
2 、工作环境
工作温度：-20℃~65℃
工作湿度：0%RH~90%RH
工作气压：11.6KPa~100KPa
3、负载参考时间：
使用设备 设备功率 使用时间
HL3000W HL6000W
智能手机 1440mAH 充电约80次 充电约150次
钨丝灯泡 40W 约40小时 约90小时
家用风扇 75W 约35小时 约80小时
笔记本电脑 40W 约50小时 约100小时
办公台式电脑 170W 约15小时 约42小时
家用电饭煲3L 500W 约6小时 约15小时
烟尘分析仪 300W 约9小时 约25小时
颗粒采集器 90W 约30小时 约75小时
四、功能接口说明
1、 接口标识
图2、3000W或6000W供电系统接口说明
2、 接口说明（图2）
①、USB 5V/2A,打开ON/OFF显示屏亮；UBS 5V/2A可以输出。
②、显示屏：包括（显示电池闪烁符号；显示数值电量百分比；显示电池组实时电压；显示充放电功率；显示充放电时间
）。
③、AC ON/OFF开关：按开关后显示屏亮，交流电源输出。
④、WS20三芯航空插座：当电源需要充电时，可以用WS20三芯航空头对接充电（58.8V）。。
⑤、WS32两芯航空插座：打开ON/OFF显示屏亮，可以给直流用电器供电（48V/20A)，电压范围41-58.8V，航空头1为正极
，2为负极。
⑥、WS20四芯航空插座：常输出（24V/10A)，航空头1为正，4为负。
⑦、WS20两芯航空插座：打开ON/OFF显示屏亮，可以给直流用电器供电（12V/10A)，航空头1为正极，2为负极。
⑧、DC ON/OFF开关，打开ON/OFF显示屏亮；UBS 5V/2A；12V/10A；24V/10A;48V/20A可以输出。
⑨、交流电源输出插座：交流开关打开后，电源工作，可以输出220V或110V。
五、应用领域
应用领域便携式交直流应急电源广泛应用于医疗救援、应急通信、环境监测、消防救援、军队野营拉练、户外办公、家用
停电应急以及无电的山区；电信网络安装维护优化；军队信息化连队；地理测绘工作队；旷工石油勘探队；建筑设计勘测
；水利水务检测；广告媒体户外拍摄；林业农业野生资源考察等。
六、故障排除
故障现象 故障讯息 解决方法
蜂鸣器1声 电源开机正常：表示机器正常。 开机正常
蜂鸣器连续1声 电源欠压警告：表示电池电压将耗尽。 请及时给电源充电
蜂鸣器连续2声 电源高压警告：表示电池电压过高。 请给电源直流放电（并检查充电器的充电电压是否正常）
蜂鸣器连续3声 电源过载保护：关闭电源输出自回复 请降低负载功率
蜂鸣器连续4声 电源过热保护：表示机内温度过高。 冷却后使用
直流无
输 出 12V、24V、48V和UBS无输出 请单击ON/OFF按键激活直流输出
电源无
输 出 保护板低压锁死 充电激活
