8 JZ100Z-CS型（防爆型）通信照明光波导向线
——中消防的一根线体内三根照明线的通信照明光波导向线
一、产品介绍
通信照明光波导向线直径6mm，内有4根通信线、1根防弹丝、3根鱼线、抗拉力达到80公斤，比普通照明线拉力高出一倍，再使用3根电致发光照明EL线均匀缠绕在通信线、防弹丝和鱼线的外部，保证了发光均匀，外部再用透明PVC加工而成。
产品具有通信对讲，语音报警，常亮照明，闪亮警示，光波导向五位一体的新产品。是中消防通信照明光波导向线申请的新产品，具有性能高，质量好的优势。
产品通过家消防检测和防爆检测，并获得家。防爆标志：Ex ib II BT3 Gb。

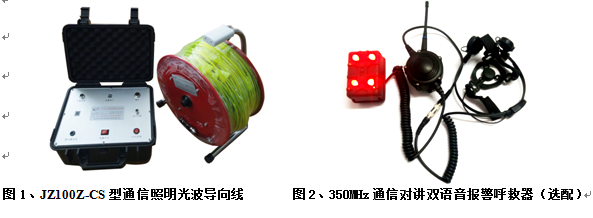

图1、JZ100Z-CS型通信照明光波导向线 图2、350MHz通信对讲双语音报警呼救器（选配）
图3、ST3308EX 防爆对讲机 图 4、JZ100Z-CS型防爆检测和消防检测报告
图5、通信照明光波导向线及60AH 控制台 图6、防爆对讲机和通信呼救器备件
二、产品组成
通信照明光波导向线产品包括：控制台，光波导向线，350MHz防爆对讲机，350MHz骨传导通信呼救器。
通信照明光波导向线线体由以下组成：内有4根通信线、1根防弹丝、3根鱼线、3根电致发光EL线均匀缠绕在通信线、防弹丝和鱼线（拉力80Kg左右）的外部，外部使用透明PVC加工而成，直径在6mm左右。
三、产品适用范围
产品适用于以下屏蔽空间以及复杂地形下的现场指挥和应急救援：
1、适用在大型娱乐场所，大型报告厅发生异常事故的情况下，对撤离人员的应急通道进行照明和光波导向。
2、适用在大型人防工程、多层地铁、多个隧道等屏蔽空间的通信对讲,现场的照明以及光波滚动导向撤退。
3、适用于海上大型舰船，大型核反应堆空间的通信对讲、照明、光波滚动导向和人员遇难情况下的紧急营救。
四、产品特点
1、通信对讲功能：地面和屏蔽空间之间使用350MHz对讲机或通信呼救器通信。
2、语音报警功能：危急状态下设备自动启动固化语音无线语音报警和呼救功能。
3、常亮照明功能：三根电致发光EL线发光的视觉亮度是普通照明线亮度的三倍。
4、闪亮警示功能：频闪警示是紧急撤离的信号，三角箭头起到导向撤退的功能。
5、光波导向功能：大型人多拥挤的场所，通过光波导向引导人员安撤离现场。
五、产品技术优势
1、具有双保护防爆功能：供电电池和照明线驱动端具有安栅双保护电路设计。
2、具有消防和防爆检测：产品通过家消防检验，防爆标志：Ex ib II BT3 Gb。
3、产品配有防爆对讲机：产品配备350MHz防爆对讲机，防爆标志Ex ib II AT3 Gb。
4、产品所配通信呼救器：产品通过家消防检验，防爆标志：Ex ib II BT3 Gb。5、产品已申请家：通信照明光波导向线已申请家：201721809996.6。
六、产品使用结构图
图3、JZ100Z-CS型通信照明光波导向线使用结构图
在应急救援使用中地面空间人员和屏蔽空间人员双方都使用对讲机进行通信指挥和协调，通过照明、光波滚动导向实现人员撤退以及疏散和营救的功能。
七、系统指标
1、系统工作频率：350MHz
2、 工作电压：12V / 60000mAH
3、有线通信距离：＞100m
4、 线体：KPT-XF5.0-YG
5、线体拉力：＞300N
6、使用时间：＞10小时
7、工作温度：-20℃—+60℃
8、 绳体表面温度：＜25.3°
9、 自动中继对讲机功率： 5W
10、 通信信道：16个
11、线体长度：100m
12、工作电流：＜4mA/m
13、闪亮工作时间：＞16h
14、 发光亮度：＞15.0cd/m2
15、线体导向标记间隔：2±0.1m
16、线体绝缘电阻：＞50MΩ
17、阻燃等：V-0
18、可调闪烁频率：1Hz-2Hz
19、质量：＜ 13 Kg
20、充电方式：车载充电和220交流充电器充
21、防爆标志：Ex ib II BT3 Gb
22、 箱体尺寸：280X230X155mm
八、产品配置
1、350MHz 16信道 防爆对讲机：4套 (标准配置)
2、350MHz 16信道无线对讲呼救器：2套 （选配）
3、中继操作平台：1套 (标准配置)
4、光波通信照明导向线：100m(标准配置)
