3 WLW-200型消防员定位搜救?体征传输?物联网空呼监测系统
——具备室内定位搜救、双模定位、物联网传输、空呼压力、心率体温监测功能
——可以选配中继信标、内功登记、气体检测，音视频头盔、数字对讲录音功能

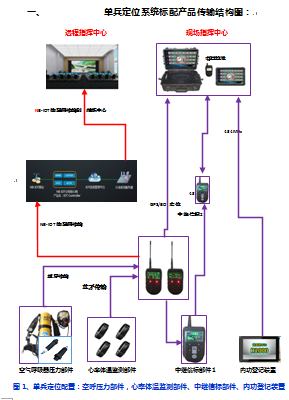

一、 单兵定位系统标配产品传输结构图：
远程指挥中心 现场指挥中心
高度校准
NB-IOT物联网传输到 指挥中心
434MHz
434MHz
GPS/BD 定位
中继信标2
NB-IOT物联网传输
蓝牙传输
蓝牙传输
空气呼吸器压力部件 心率体温监测部件 中继信标部件1 内功登记装置
图1、单兵定位配置：空呼压力部件，心率体温监测部件、中继信标部件、内功登记装置
二、单兵定位系统选配产品传输结构图：
远程指挥中心 现场双屏指挥中心
高度校准
NB-IOT物联网传输到 指挥中心
4G/5G音视频单兵 头盔红外热成像仪 气体检测仪 火情侦察无人机 音视频头盔 面骨通信录音装置
图2、单兵定位选配：音视频单兵，热成像头盔，气体检测仪，无人机，音视频头盔，通信装置
WLW-200型消防员定位搜救?体征传输?物联网空呼监测系统
一、系统性能介绍：
综合单兵定位终端具有高度校准、高度定位、双模定位功能、具有空呼气压力实时监测功能，具有心率、体温、环境温度检测功能。具有面骨传导通信对讲录音功能、具有巡查和撤退功能；具有内攻登记、气体检测传输功能、现场数据传输监视指挥和物联网4G/5G远程指挥中心监视指挥功能。具有头盔音视频，头盔热成像仪，音视频单兵等产品选配功能。
二、系统主要功能： 图1、18英寸指挥终端
消防员单兵定位搜救，物联网传输多功能应急救援系统具有以下功能：
1）室内和室外定位：
室内支持楼层高度定位，通过屏幕显示和语音播报实时测量数据；室外支持北斗、GPS双模卫星定位，具有经度和纬度显示；
2）搜救、测向、测距：
能显示报警队员的信号强度，支持测向、测距、搜救功能，有效搜救范围室外大于500m,室内不小于100m（室内），测距误差±1.0m。
3）现场监视指挥:
搜救定位呼救器具备现场数据传输功能和远程指挥中心数据传输功能。现场监视指挥采用434MHz无线双向数据传输。
4）远程指挥中心数据传输：
远程指挥中心采用NB-IO传输。内置中移动、中联通或中电信SIM卡。可以无线传输和物联网远程传输两条通道同时传输。
5）消防员呼救器功能：
具有预报警、自动强报警，手动强报警，空呼低压报警、心率异常报警，电池欠压报警，高温报警
超过呼救器标准要求的功能。
图1、10英寸电脑指挥终端 6）多种数据显示传输：
搜救定位部件OELD彩色液晶屏，能显示接收信号灵敏度，计时时间，使用时间，电池电量，空呼压力数字，撤退指令，现场温度，编组编号、高度、距离、经度及纬度显示、搜救距离，电池电量等；
7）空呼压力数据实时监测和低压力报警监测：
定位搜救器将实时压力数据信息远传到后场指挥平台，辅助指挥员对消防员的空呼压力进行监测，空呼低压力时及时发送撤退指令；
8）心率、体表温度实时显示传输：
定位搜救器将生命体征信息实时远程传输到后场指挥平台，辅助指挥员对消防员心率和体表温度进行监测，异常状态及时送营救指令；
9）多种指令实时发送和应答：
指挥员通过指挥平台对实时监视异常情况，可以及时发送【巡查】、【撤退】、【营救】、【危险】、【待命】、【任务】、【易爆】等指令和信标，现场队员可以按键进行应答。
10）人员报警状态电脑页面中间突显：
在搜救定位部件自动报警，手动报警，空呼低压力报警，高温报警，电池电量低压报警，心率异常报警时，人员信息画面自动在电脑大屏中间显示。
11）个人信息记录查询：
指挥平台能快速记录内攻人员的各种信息、为消防员在执行救援任务时提供安全保障和事后查询。
12）自组网传输：
定位搜救部件具有自组网功能，一个部件把报警所有定位搜救部件都有显示，定位搜救部件和中继部件之间既可自组网传输，也可以多个中继传输。
13）多人多种信息实时同步监视：
系统软件可现场同步监视64个以上人员的多种信息。现场人员发生报警时其状态和信息在屏幕中间显示。
14) 报警人员快速判断、搜救：
报警信息发出后，指挥员通过指挥平台确定离得近的人员进行搜救，发送【营救】指令。营救人员通过显示楼层的相对高度差、确定报警人员所在楼层的位置。到达报警人员楼层，设备判断显示营救人员的搜救方向和距离。通过呼救器报警声响和灯光，确定现场搜救目标所在的位置。
15远距离数据传输：
呼救器之间测距范围≥100m，测距误差±1.0m；测量的高度差±0.5m；楼层内无线数据传输距离≥1200m。中继通信数据传输距离大于3000m。物联网数据可以传输到指挥中心监视。
16）内攻人员登记记录：
内攻人员通过内攻记录仪，可以写入个人的信息，进入火场前通过内攻记录仪读入个人信息、时间储存在电脑中，从火场出来再一次刷卡可以记录个人出火场的时间，指挥员可以通过数据查实人员的数量，有没有遗留在现场的人员。
17）数据记录分析统计：
电脑软件能够自动记录每个队员的空呼压力，心率，体温、状态报警、电池电量、等数据、可以通过图标进行分析总结。
18）主要部件具备防水功能：
基站键盘防水IP65 ，平板电脑防水IP64，具有防水检测报告。
19）具有通信录音、气体检测、头盔热成像、无人机音视频传输等扩展功能：
（1）无线面骨震动语音通信、480小时录音：
系统可扩展面骨震动数模通信功能和录音功能，通信过程既不影响面罩的佩戴，又保证了语音通信的清晰度；同时又保证在救援活动中解放双手，可以从事其他活动；
（2）四合一气体检测传输：
根据用户使用情况可增加现场气体检测功能，具备可燃气体、氧气、硫化氢、一氧化碳（LEL、O2、CO、H2S）四种气体检测报警功能。
（3）无人机视频传输监视：
小型无人机具有智能飞控、具有10Km高清图传、39min超长续航、1Kg载重；具有三维建模、高清视频传输、录像和拍照功能、自动跟踪功能。
（4）现场头盔热成像音视频传输；
根据用户使用情况可增加现场音视频传输功能，把现场的热成像视频和音频信息、气体检测信息传输到现场指挥平台或远端指挥中心显示。
三、综合单兵定位终端及配套部件性能：（部局文件1.3.1）：
1】综合单兵定位终端（标配）
1、产品介绍：
（其中“*”技术参数为核心参数，各消防救援队伍采购的装备必须满足该参数要求）
1）综合单兵定位终端具有高度校准、高度定位、双模定位、气体检测传输功能、具有心率、体温、环境温度、通信对讲、巡查和撤退功能；具有内攻登记、现场数据传输监视指挥和物联网4G/5G远程指挥中心监视指挥功能。
2）综合单兵定位终端配置包括：高度校准终端：1套，定位搜救终端：8套，空呼压力部件：8套、物联网传输板卡：8套，面骨传导通信对讲录音部件：8套（选配）。
2、产品功能：
1) 开机自动校准：
高度校准终端开机后自动发送基准高度校准信息，所有单兵定位终端开机后自动接收进行【0】点校准，以保证设备运动过程中的楼层定位误差在±0.5m内。
2）扫描内攻登记：
使用综合定位终端的射频标签卡扫描登记，能将人员上线的状态信息录入电脑，方便事后查找和总结。心率体温信息，空呼压力数据计时通过蓝牙传输到单兵定位终端和远程指挥中心显示。
3）页面一键切换：
单兵定位终端操作简便、页面可以按键手动切换：空呼器压力及心率体温页面，搜救测距页面，经度及纬度显示页面显示监视。开机工作时间大于6小时。
*4）室内定位精度：
室内支持楼层高度定位，设备开机后通过校准终端自动校准，校准【QY】值?在±0.5m以内；根据平板终端和18寸基站页面左侧显示的楼层，右侧显示的高度（m）人员的状况，随时可以进行语音实时沟通和指挥搜救、撤退。
*5）室内方向定位：
人员报警状态支持测向、测距、搜救功能，指挥员通过报警信息和高度显示页面，确定每个人员所在楼层，即时发送搜救指令，搜救人员利用单兵定位终端显示的正负高度差，快速判定搜救的楼层和方向。室内搜救范围不小于100m ，综合利用设备灯光、声响、测距精度误差±1.0m。
*6）室内高度定位：
在人员处于不同楼层的情况下，能准确测量显示楼层高度，人员间的高度差，实时测量和辨识人员所在不同的楼层，在平板终端和18寸基站屏幕上显示。相互之间可以通过通信终端实时进行语音沟通，语音通信和数据通信互不影响，可以同步进行。
7）室外GPS/北斗定位：
单兵定位终端支持室外支持北斗、GPS双模卫星定位，具有经度和纬度显示；经度坐标E或W和纬度坐标方位N或S显示，误差≤10m。基站键盘防水IP65 ，平板电脑防水IP64，具有防水检测报告。
8）数据实时同步传输:
单兵定位终端具备现场433MHz数据双向传输功能和中继自组网传输功能，点对点通信范围＞1200m；远程指挥中心通过4G/5G物联网NB-IOT传输，采用中移动，联通，电信850-900MHz频段无线双向数据传输，定位数据可实时同步至消防综合定位系统
9、多种数据实时显示：
设备 OLED显示屏以上彩色户外显示屏，阳光下清晰可视，能显示楼层高度、现场温度、报警信息、搜救信息、空呼压力、心率体温、巡查撤退指令、通信状态、电池电量，当前编号，经纬度等数据显示；应能撤退提醒、高温提醒、电量不足和求救信息提醒等；
10）心率、体温实时显示：
通过定位搜救部件将生命体征信息心率和体温，实时远程传输到后场指挥平台，异常状态指挥员及时送营救指令。
11）空呼压力实时显示：
通过定位搜救呼救器将实时压力数据信息传输到后场指挥平台，辅助指挥员
对消防员的空呼压力进行监测及时发送撤退指令；
12）实时接收指令和应答：
指挥员通过指挥平台对实时监视异常情况，及时发送【巡查】、【撤退】、【营救】、【危险】、【待
命】、【任务】、【易爆】等指令，现场队员可以按键应答。
13）具有现场传输和物联网远程传输：
产品具有434MHz现场数据传输监视指挥和物联网NB传输至远程指挥中心监视指挥功能。
14）符合防爆防护性能：
定位搜救终端符合标防爆本质安全要求，防爆标志：Ex ib IIB T4 Gb。防尘、防摔、防水IP68。
15）符合标标准要求：
定位搜救终端符合标GB 27900-2001标准，具有预报警、自动报警，手动报警，空呼低压力报警，心率异常等报警，高温报警，电池低压报警，有毒气体报警状态显示，人员报警信息自动传输电脑大屏中间突出显示，指挥员及时发送【营救】或【撤退】等指令。设备连续运行时间≥6小时；重量符合标要求。
16）多设备扩展链接：
综合单兵定位终端正常连接空呼压力和心率体温数据传输；还可以扩展连接气体检测仪数据传输，热成像音视频及数据传输、音视频通信头盔等设备。
17）防护性能：
防护性能≥IP68，防爆等符合《爆炸性环境 1部分：设备 通用要求（GB 3836.1-2010》中相关要求，采用阻燃性材料；防爆标志：Ex ib IIB T4 Gb .
3、技术参数：
重量：≤300g、电池：≥300min、显示：OLED显示屏、发射功率：≥2W、 楼层内通信距离：＞ 1200m、高度测量精度：±0.5M 、搜索水平距离精度：±1m、 防爆标志：Ex ib IIB T4 Gb、工作温度：-20°— +60°。
2】空呼压力蓝牙传感器部件（配套部件标配）：
1、产品介绍：
空呼压力蓝牙传感器主要用于空气呼吸器压力实时监检测，是由蓝牙、压力传感器、充电电池、开关等组成，压力传感器对空呼瓶的压力实时监测，
2、产品功能：
1）具有压力数据实时采集传输功能：
压力蓝牙传感器传输距离＞10m，通过蓝牙传输到综合定位终端部件实时显示，同步上传到现场指挥平台，通过物联网4G/5G模块NB-IOT传输到指挥中心实时监视指挥。
2）具有防尘、防摔、防水功能：
压力蓝牙传感器设计防尘、防摔、防水，大压力承受50兆帕压力。空呼有效压力30兆帕；重量≤150g（含传感器、线路板、电池和保护套）；连续工作时间＞500min。
3）具有通用性、兼容性功能：
能够按装在各类空呼、氧呼设备上，方便安装，具备数据无线连接，实时压力数据采集传输，保障各类空呼的安装使用，支持接入消防各类平台系统。
3、技术参数：
系统电压：5v DC、工作电流：20mA、采样精度：12bit、传输距离：＞5米、大压力:0-50兆帕、空呼有效压力范围：0-30兆帕。
3】高度校准部件（配套部件标配）：
定位部件开机后通过校准部件发出基准高度校准信息，每个定位部件计时进行校准，以保证设备运动过程中的楼层的准确性误差在±0.5米内。
4】骨传导数字面骨通信录音终端（配套部件选配）：
1、产品介绍：
1）该通信装置具有数字PDT和模拟通信功能，100多个信道，可语音提示调整信道和调整音量。
2）具有录音功能，方位灯功能，呼救器功能，写频功能，骨震动通信功能。可直接与海能达、科立讯、中兴高达等对讲机之间直接通信，也可以相互之间直接通信。
3）用户可根据需要自己写频。通信距离1500m左右、语音清晰、结构可靠。具有防辐射保护功能。根据用户需要可以自己写频；功率在际要求的小于1,5W的标准范围之内。
2、产品功能：
1） 具有数字和模拟通信功能：支持数字PDT和模拟通信模式。频率范围 350-400MHz。具有立的ID号之间可以直接通信对讲。
2） 具有远距离通信和防辐射功能：发射功率：≤1.5KW，通视距离大于1500m。
盔体内部具有防辐射材料、保证人员身体状态的安全性。
3） 具有录音和回放功能：面骨传导耳机在发射和接收时均能自动录音，录音时间不小于480h。自动语音提示“录音已满”并停止。同时支持录音回放功能。
4） 具有呼救器功能：呼救器功能有三种模式，正常模式，预报警模式和强报警模式。强报警模式时通信头盔发出的“滴滴滴”提示音节奏会更快，同步发射当前“ID号”的报警语音提示给对方。
5） 具有VOX自动发射功能：具备声控发射功能，不讲话时处于待机状
态。通过调节3触发灵敏度，在安静的环境下或在不同嘈杂的环境下使用；具有解放双手，从事其他活动的功能。
6） 具有多区域、多信道设置功能：数字信道大于100个，系统软件可以分7个区，每个区具有16信道。
7) 具有信道和音量语音播报调节功能：信道调节采用四个按键，信道【+、-】播送信道。音量【+、-】提示1、2、3、4、5，每个数音量增减20%。
8) 具有多种状态显示功能：开机的时候绿灯亮5秒钟熄灭，表示开机状态；发射时红灯亮，不发射灯不亮；欠压时绿灯闪亮。
9) 具有骨传导振动通信功能：人的语音采集使用了高灵敏度铜管麦克风，保证了语音通信的质量和采集声音输出的一致性没有失真。
10) 快速按键切换操作功能：使用四个按键来控制通信信道+、信道-、音量+、音量-、录音，放音等功能的选择。
11) 具有软件自动写频功能：写频频率350MHz-390MHz，用户可以根据需要写入各单位的通信频点，随时可以进行调整更换。
12) 具有与公网对讲机和卫星电话的通信功能：产品链接天地通中继台，可以与公网对讲机和卫星电话形成互通的功能。
四、生命体征监测装置：（部局文件1.3.2）
（其中“*”技术参数为核心参数，各消防救援队伍采购的装备必须满足该参数要求）
1、产品介绍：
1）生命体征监测装置符合Q/0010007-2019标准，实时监测显示人员的心率、体温等信息，判断人体的状态，及时发出遇险信号。
2）监测数据实时传输到指挥平台和远程指挥终端进行显示，指挥人员及时了解火场内部人员的状态，及时发现人员的异常状态，以便及时采取救援措施。
2、产品功能：
1）支持蓝牙传输功能：
生命体征数据支持通过蓝牙传输至综合定位单兵终端，并可实时通过单兵定位终端同步至部局消防综合定位系统；
*2）心率、体温监测功能：
彩色OLED显示屏, 屏幕尺寸45*20mm；采样精度：12bit、实时采集记录人员的心率、体表温度；电池容量：150mAH ；待机时间：15天，重量≤15g（含表带23.95g）;
*3）身份识别传输功能：
生命体征监测装置通过蓝牙连接综合单兵定位终端，确认人员的ID身份，读取心率和体表温度记录在屏幕的左下角；实时准确的发送数据到现场指挥平台终端和远程指挥中心;
*4）配合综合单兵定位装置具有分组、队形保持、测距功能：
人员佩戴生命体征监测装置，配合综合单兵定位终端，具有分组功能。人员心率异常电脑终端具有报警和指挥撤退功能，配合综合单兵报警的声响和方位灯光搜救距离误差≤1m，测距范围≥100m；
5）严格防护生产工艺：
产品防护性能≥IP68,具有防尘、防摔，短时间防水浸功能。
6）符合本质安全防护标准：
符合GB3836.1-2010、GB 3836.4-2010标准、防爆标志：Ex ic IIC T4 Gc
3、技术参数：
重量：≤15g（含表带23.95g），电池：电池容量：150mAH ，待机时间：15天，显示：OLED显示屏。
五、综合定位信标性能：（部局文件1.3.3）
（其中“*”技术参数为核心参数，各消防救援队伍采购的装备必须满足该参数要求）
1、产品介绍：
1）综合定位信标和综合单兵定位终端具有同等的结构形式，根据使用情况的需要，使用的程序不同，具有不同的功能。
2）综合定位信标传输距离大于1200m，其配置数量根据需要配置，正常使用配置在2-4个。
2、产品功能:
*1） 定位引导：
设备具有四颗方位灯，程序工作在中继模式，可以在浓烟烟雾下使用灯光标记安全出口、着火点、水源地等重要位置。程序工作在报警模式，综合定位单兵终端可以测量与定位信标之间的距离、所在的位置的高度差和方向，快速找到定位信标所在位置，结合报警声响和灯光，测距精度≤1m。
*2） 信标定位：
定位信标程序工作在报警模式，固定在大型商场，地下车库等综合体内，可定位附近人员，可在楼层定位中显示其高度，结合定位位置和光报警方式，定位附近人员的精度≤1m。
*3） 中继转发功能：
综合定位信标具有双向数据传输功能，程序工作在中继模式，定位信标直接不需要编号排列，具有自组网中继转发功能，地面点对点双向传输距离不小于1200m，10层以上高层楼层传输距离大于≥2.5km，支持10跳以上转发，适用于地铁隧道的数据传输。
4）坐标定位：
中继信标内置GPS/北斗定位模块，支持北斗和GPS定位，程序工作在室外定位模式，可定位人员所处的经纬度，误差≤10m；
5）符合防爆标准：
综合单兵定位终端及综合定位信标结合检测，符合本质安全防爆标准要求、防爆标志：Ex ib IIB T4 Gb, 防护性能：≥IP68.
6）OLED显示屏：
设备采用多点高亮度OLED显示屏，其优点是比较轻薄，色彩饱和度高、颜色绚丽、无需背光、可视角度和响应速度比较快。
3、技术参数：
设备连续运行时间：≥6小时，设备重量符合标标准要求。显示屏类别：＞OLED屏幕，工作时间：≥ 6小时，发射功率：≥2W，市内通信距离：＞ 1200m （高层通信距离≥2.5km），单跳中继传输距离：1200m，支持中继数量： ≥6 ，防爆标志：Ex ib IIB T4 Gb，
壳体防护等：IP68（外壳包胶）。
六、内攻登记装置：（部局文件1.3.4）
（其中“*”技术参数为核心参数，各消防救援队伍采购的装备必须满足该参数要求）
1、产品介绍：
产品采用win10系统，内存＞2GB，固态硬盘＞32GB，阳光下可视屏或1920*1200高清屏,10点触控IPS电容触摸屏。具有超高频RFID和电子标签快速识别功能，读取距离1.5m-2.5m。
2、产品性能：
*1）身份、时间、空呼压力登记记录功能：
综合定位单兵终端扫描登记后，消防员的身份信息、进场还是离场的时间自动记录显示。消防员的ID号、姓名，血型、空呼压力、心率传输到电脑终端显示，自动提示压力不足等预警信息，安全员可通过系统发出撤离信号；登记识别速度＜2秒。支持多标签/密集型读写/在线升。
*2）单兵终端及体征信息采集、显示、预警提示功能：
扫描综合定位单兵终端、生命体征监测装置等设备，采集并在平板终端屏幕上显示进出场的时间、空呼压力、人员身份；对异常的信息综合定位单兵终端具有自动预警提示。
*3）自动进场压力判断：
综合单兵定位终端扫描登记后，可以通过设置进场压力的合格标准，自动判断进场压力是否合格，通过语音和灯光提示；单兵定位终端会自动声响报警提示。
4）撤离功能：
扫描登记进场的人员，在出现空呼压力等异常报警时，电脑显示终端可以向内攻人员发出撤退命令；
5）信息扫描完整性检查：
指挥员现场逐一检查或者统一检查进场人员的信息是否完整合格。对不合格的信息要对磁卡进行检测及时更换。
6）内攻登记数据同步上传：
人员内攻扫描登记后，气瓶压力，心率、体温，环境温度，工作状态，ID编号，姓名自动进入电脑终端页面显示，并通过物联网直接上传指挥中心。
7）性能要求：
设备设计符合防爆性能要求，防护性能满足IP65标准。重量1100g、连续工作时间＞6小时。
8）有线连接：
可连接充电宝等电源，边充电边使用，延长续航时间。可有线连接平板、手机等显示终端，可靠的把登记数据同步到显示终端。
3、技术参数：
操作系统：windows10、内存：DDR3L：2 GB（4GB/8GB/16GB可选）、硬盘：固态硬盘：32G（64GB/128GB/256GB/512GB可选）、显示屏：OLED自发光显示屏，尺寸10” 1920*1200、支持WIFI功能；802.11b/g/n（可选5G双频WIFI）、4G网络：可选、防护性能：≥IP65，跌落规格、1.5米跌落；重量：1100g、连续运行时间≥6小时；
七、电脑指挥终端：（部局文件1.3.5）
（其中“*”技术参数为核心参数，各消防救援队伍采购的装备必须满足该参数要求）
1】10英寸平板电脑终端（标配）：
1、产品介绍：
采用10英寸的工业平板电脑，亮度升为700cd/m2，可在强烈的太阳光场合使用，同步接收32个人的运动状态信息，报警状态信息，体征信息。可以切换显示人员相互间的位置与距离，人员定位的楼层和高度（m），无线传输距离大于1200m。，平板电脑防水IP64，具有防水检测报告、
2、主要功能：
1）指挥平台可同时实时监控功能：
可以同步监视32-个消防员的状态，包括当前气瓶压力与动态剩余时间、现场温度、所处高度、心率等数据，实时接收求救人员报警信号，图形化显示队员位置，与高度视图显示、撤离指挥、营救指挥等。
2）指挥平台具有指挥调度功能：
可以指挥距离报警队员近的一位搜救人员进行救援，用语音对讲功能随时指挥救援进度，具有单巡查和撤退功能、全体巡查功能，全体撤离功能。
3）指挥软件性能：
（1）多种操作方式：具备触控操控操作和鼠标操作方式，具备內攻队员登记操作方式；
*（2）支持三维建模：支持楼层、地下室高度建模，支持重点单位地下室、地面台阶的高度，一楼大厅的高度和楼层的高度单设置。三维建模时间≤30秒，对于常见的包括裙楼和主楼的商业综合体，三维建模时间大约3分钟。支持多点触控操作，旋转、放大、缩小、平移等；
*（3）支持人员位置标绘、多种报警状态屏幕中间显示：可以在三维模型中实时标绘人员位置，包括人员所在楼层，以及在楼层平面中的位置。可以在地图上实时标绘室外人员位置；电脑页面软件具有人员的运动状态显示和预报警状态，强报警状态，手动报警高温报警状态、空呼低压力报警状态等8种以上的人员报警状态显示。报警状态会自动弹跳在大屏中间显示，比较直观，方便指挥员之间指挥撤退或进行搜救。
（4）支持测向、测距、搜救和撤退功能：搜救画面能显示报警队员的信号强度，有效搜救范围室外大于300m,室内不小于100m（室内），测距误差±1.0m。具备单撤、全撤功能。
（5）多种指令下达和接收应答：及时发送【撤退】、【营救】、【巡查】、【危险】、【待命】、【任务】、【易爆】等指令，可以单发送也可以群体发送，现场队员可以用综合定位单兵按键应答，电脑终端屏幕显示指令执行的状态。
（6）多种数据采集监控：包括现场温度、楼层高度、空呼的压力、心率、体温、六合一有毒气体等数据，以及队员设备的电量与连接状态；
（7）高清视频传输和3D建模：支持3D现场建模，支持无人机摄影 3D 建模；具备4G音视频头盔和热成像头盔传输显示和双向对讲。
（8）具有数据记录分析统计功能：电脑软件能够自动记录每个队员的空呼压力，心率，体温、状态报警、电池电量等数据，存储在电脑硬盘中，可以事后利用图标进行分析、总结经验教训、进行新的决策。电脑基站可对远程软件进行不断的升。
（9）电脑监控页面支持远程分享显示监视功能：现场数据和多个显示页面、可以电脑基站大屏显示，可以提供专用远程控制软件同步到指挥车和指挥中心监控显示。具备通过物联网传输到指挥中心显示和监视。
（10）应具有防震防碰撞设计和防水功能：平板电脑防水不低于IP64，具有防水检测报告。
3、技术参数：
操作系统: Windows10 ；显示屏: 10.1英寸多点触摸IPS屏1280*800像素; 触摸屏：10点 电容屏，G+G，硬度7H以上,防刮花，TP厚度：1.1mm，COF；亮度：≥700cd/m2；双摄像头参数:前置200万, 后置500万像素摄像头；运行内存和存储空间: 4G DDR31+ 32G EMMC；8）无线网络: WIFI 802.11b/g/n/ac wireless；频率2.4G+5.8G 双频WIFI BT4.0 (BLE) class1 传输距离：10m；锂电容量: 3.7V/10000mAh；连续工作时间：＞ 8个小时 待机时间：＞24h；防水防尘等: IP64；防摔标准:军工MIL-STD-810G/ 1米跌落测试标准; GPS：支持GPS导航；裸机尺寸：280*187*22mm；重量：裸机1014g；
2】18英寸现场指挥高清基站（选配）：
1、产品介绍：
电脑指挥终端采用18英寸高亮度高清屏，显示器前后任何角度都具有自动悬停功能。
主机控制系统与个人佩戴部件具有双向数据传输，可以通过同步接收32-100个人的运动状态信息，报警状态信息，体征信息。
可以切换显示定位页面、动态页面、搜救页面、经纬度页面、视频页面；可以实时监视人员相互间的位置，人员定位的楼层和高度（m），无线传输距离大于1200m。点对点无线传输距离大于1200m。2个中继传输大于3600m，用于隧道，地铁救援人员的数据传输。电池电压： 12000mah 锂电池,内/外置电量显示、使用时间6小时。基站键盘防水IP65。
2、主要功能：（请见平板电脑终端功能）
3、技术参数；
触摸屏尺寸：18″TFT LE；屏幕分辨率：1920x1080全高清屏；内存容量：4G DDRIII，大支持到 16G；固态硬盘容量：＞256G SSD支持安装一个 2.5 寸硬盘；系统软件：win10/win7；摄像头：720p HD摄像头高清；无线网卡：支持802.11ac无线协议；有线网卡：1000Mbps以太网卡；电池电压： 12000mah 锂电池、；续航时间 6 个小时,内/外置电量显示。；物理参数：尺寸 520*419*24MM；重量13.5Kg ；箱体防护等：IP66；键盘防水等：IP65
八、其他选配产品介绍：
1、LEL、O2、CO、H2S有毒气体检测仪（选配）：
1）设备具有可燃气体、氧气、硫化氢、一氧化碳（LEL、O2、CO、H2S）四种气体检测报警功能。
2）便携式气体检测报警仪适用气体泄漏场合、巷道等处连续监测环境中有毒有害气体及爆炸性气体的浓度。当该气体浓度超限时，能自动发出声、光、振动和光条报警，报警记录储存。
3）可供相关工作人员、管理人员、专业人员、流动工作人员、煤矿通防人员等随身携带使用，也可供上述场所固定使用。
4）具有操作简单明了、体积小、携带方便、精度高、防滑。防水，防尘，防爆等特点。
2、头盔成像仪（选配）：
1、头盔支持多目标热源探测，采用主动成像，不需要外界光的辅助(反射成像)，即使在完全封闭的室内，也可以根据室内物体的不同热辐射成像。
2、前端实时采集的视频可存储，并通过4G网络回传到后台中心；
3、具备精准测温功能，标定高温、低温、平均温。测温范围：-20℃～550℃、测温精度：±2℃。热灵敏度:＜0.1度、不低于0.05@30℃
4、画面显示分辨率：320*240、视场角：55°×41°。
5、具有语音对讲功能、支持通过4G网络与后台人员对讲。
6、支持通过5英寸LCD显示屏显示热成像图像、画面显示清晰。
7、具有照明灯功能，支持通过LED补光灯进行应急照明。
8、支持人员定位，内置北斗定位块或者GPS定位模块，实时上传人员位置。
9、支持语音通信，支持通过4G网络与后台人员对讲。
10、支持4G视频回传，前端实时采集的视频通过4G网络回传后台中心。
11、支持通过气体传感器检测有害气体，配备一氧化碳、甲烷、丙烷等可燃气体扩散式采集探头，实时采集环境气体浓度，并上传至后台。
12、支持后台监控，前端实时采集的视频信息和气体数据依靠4G网络传送至后台，并实时显示内容信息。当达到所设定的有害气体危害值时会触发报警，方便后方指挥人员对紧急情况做出判断和指挥。
13、物理接口：1个MicroSD卡槽、1个4G卡SIM卡槽、1个3.5mm耳机线接口、1个Type-C充电接口。
14、工作温度和湿度：-40℃～65℃，湿度小于90%。
3、4G音视频传输部件头盔（选配）：
由视频单兵、服务器，发射部件，4G上网卡组成。视频传输部件通过联通或移动的基站与远程设在机房的视频服务器联通，把现场视频传输到指挥中心显示，具有4G网络双向对讲功能。设备具备标准的标GB-28181协议，可以连接指挥中心平台。
4、无人机5G视频传输（选配）：
具有军工品质：采用军工品质制造和检验工艺，具有流畅的线条、其主要特性：
1）折叠便携：一体化折叠设计折叠后A4纸大小，便于携带。
2）高清图传：内置高清远距离图传，图传距离可达10Km远。
3）光流定位：配有超声波及光流定位系统，实现精准悬停。
4）双目避障：采用精准双目避障系统，为安全飞行提供保障。
5）传输模块，尺寸可达80*40mm。
6）采用H.265编码技术。
7）支持265高清AHD、CVBS、SDI及HDMI视频输。
8）大支持128G存储卡。
9）板卡接口丰富，提供232、485、GPIO等接口方便二次开发。
10）支持WIFI传输，支持WIFI优，支持WIFI/4G自动切换。
九、设备主要配置：
1】标配产品
1、 10英寸平板电脑终端及软件：1套
2、搜救定位终端：8套
（1）基准校准终端：1套
（2）空呼压力检测设备：8套
（3）物联网传输部件及三切卡:8套
3、生命体征检测设备：8套
4、搜救定位中继信标及三角架：2套
5、内攻登记装置及软件：1套
2】选配产品
1、18英寸便携式基站及软件： 1套
2、面骨数字无线通信设备：8套
3、防爆气体检测仪：1套
4、4G音视频头盔：8套
5、盔式热成像仪：8套
6、6.8升空呼气：8套
