f1 X2型单接口机动泵90210f1
产品描述产品特点技术参数附　　件应用实例

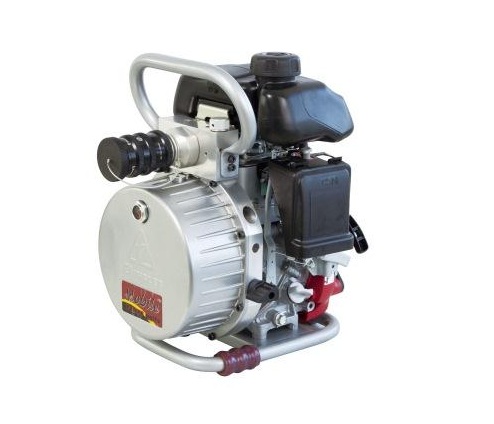

BJQ-63/0.5-X2型单接口机动泵是X2系列液压破拆救援工具强有力的动力源，具有带压插拔，高低压自动转换功能，重量轻、可单人背负。泵上采用双油管单接口的连接方式结合了普通单接口和双油管的双重优点，使用更安全、操作更快捷、简化了工具间连接和断开过程，可带压插拔，节省了宝贵的救援时间。

X2型小型全套救援工具具有高性能、超小巧、超轻便、带压插拔的特点，非常适用于在极难进入的山区或狭小地区救援。

可带压插拔，节省了宝贵的救援时间
体积小、重量轻、救援携带方便，可背负并长时间行军
使用范围广，可适用鼎力全部常规破拆工具
与小型工具组成背负式组套，方便灵活运动救援
可长时间使用噪音低
所有密封件和接口均为德原装进口

产品型号
BJQ63/0.5-X2
驱动动力
日本本田GXH50型汽油机
发动机功率
1.3 kW/7000 rpm
额定工作压力
63 MPa
高压额定输出流量
0.5 L/min
低压额定输出流量
2.3 L/min
额定工作转速
4850±200 rpm
液压油油箱容积
1.4 L
重量
＜14 kg
外形尺寸（长X宽X高）
310X280X380 mm

产品背包（必配）
5米单接口油管（必配）
箱体（选配）
手推运输车（选配）

f2 X2型单接口手动泵
产品描述产品特点技术参数附　　件应用实例
BS-63-X2 型单接口手动泵是X 2型系列液压破拆救援工具在有爆炸危险救援场合中的手动动力源，该泵具有高低压自动转换功能，重量轻、可单人背负并长时间行军。泵上采用双油管单接口的连接方式结合了普通单接口和双油管的双重优点，使用更安全、操作更快捷、简化了工具间连接和断开过程，可带压插拔，节省了宝贵的救援时间。
X2型小型全套救援工具具有高性能、超小巧、超轻便、带压插拔的特点，非常适用于在极难进入的山区或狭小地区救援。

可带压插拔，节省了宝贵的救援时间
鼎力X2 型系列液压破拆救援工具的手动动力源
体积小、重量极轻，适合携带，可背负并长时间行军
救援携带方便，无需燃料油
泵上集成2 米液压油管，直接与工具连接可节省宝贵救援时间
与小型工具组成背负式组套，救援方便、灵活
可在有爆炸危险的情况下使用
所有密封件和接口均为德原装进口

产品型号
BS-63-X2
额定工作压力
63 MPa
高压流量
1.5 ml/次
低压流量
12 ml/次
低压输出压力
5~10 MPa
手柄力
380 N
液压油油箱容积
1.3 L
重量（含3米油管）
＜7 kg
外型尺寸（长×宽×高）
500×150×190 mm

产品背包（必配）
箱体（选配）
手推运输车（选配）

f3 X2型单接口剪断器

产品描述产品特点技术参数附　　件应用实例
GYJQ-28/110-X2型单接口剪断器与X2型动力源配合使用，具有切断、剪切金属结构、管道、异型钢材和钢板的功能。该剪断器采用高强度轻质合金制造；符合人体工程学刀型设计，能自然地把被剪材料推向剪切力大的刀片中心；手控阀具有自锁功能；重量轻、可单人背负并长时间行进。工具双油管单接口的连接方式结合了普通单接口和双油管的双重优点，使用更安全、操作更快捷、简化了工具间连接和断开过程，可带压插拔，节省了宝贵的救援时间。
X2型小型全套救援工具具有高性能、超小巧、超轻便、带压插拔的特点，非常适用于在极难进入的山区或狭小地区救援。

可带压插拔，节省了宝贵的救援时间
工具采用无尾管设计，结构更紧凑，效率更高
体积小、重量极轻，适合携带，可背负并长时间行军
剪切防迸溅设计,更利于操作者使用
高强度轻质合金材料制成的刀片及主要部件经久耐用
人体功能学设计,操作更适合亚洲人体型
双向液压锁具有双向自锁功能，可在任何位置不回缩
自动复位手控阀，操作方便、控制精确、安全性高
更舒适的手柄设计易于操作
所有密封件和接口均为德原装进口

产品型号
GYJQ-28/110-X2
额定工作压力
63 MPa
开口距离
110 mm
剪切能力（Q235材料）
Φ28 mm圆钢直径/10 mm钢板
重量
<9 kg
外形尺寸（长X宽X高）
600X190X165 mm

产品背包（必配）
箱体（选配）
手推运输车（选配）

f4 X2型单接口扩张器

产品描述产品特点技术参数附　　件应用实例
GYKZ-35~50/500-X2型单接口扩张器与X2型动力源配合使用，具有具有扩张、撕裂、夹持和牵拉功能（配合牵引链条），可进行高负荷救援操作，采用高强度轻质合金制造，重量轻，扩张力大；手控阀具有自锁功能；手柄方便左右手操作，活动部件均设有保护套，操作更安全；重量轻、可单人背负并长时间行进。工具双油管单接口的连接方式结合了普通单接口和双油管的双重优点，使用更安全、操作更快捷、简化了工具间连接和断开过程，可带压插拔，节省了宝贵的救援时间。
X2型小型全套救援工具具有高性能、超小巧、超轻便、带压插拔的特点，非常适用于在极难进入的山区或狭小地区救援。

可带压插拔，节省了宝贵的救援时间
工具采用无尾管设计，结构更紧凑，效率更高
主要部件高强度轻质合金制造，体积小、重量轻，可背负并长时间行军
扩张头内嵌于扩张臂，结构扁平，可楔入极狭小缝隙
500mm扩张距离可撕开钢板、打通救援通道
双向液压锁具有双向自锁功能，可扩张在任何位置不回缩
自动复位手控阀，操作方便、控制精确、安全性高
设有保护套 ，保证施救和被救人员安全
可配备牵拉链条做牵引作业
所有密封件和接口均为德原装进口

产品型号
GYKZ-35~50/500-X2
额定工作压力
63 MPa
开口距离
500 mm
额定扩张力
35 kN
大扩张力
50 kN
重量
<11 kg
外形尺寸（长X宽X高）
700X240X165 mm

产品背包（必配）
箱体（选配）
手推运输车（选配）

f5 X2型单接口剪扩器

产品描述产品特点技术参数附　　件应用实例
GYJK-18～33/23-10-X2型单接口剪扩器与X2型动力源配合使用，具有剪切、扩张功能。采用高强度轻质合金制造，重量轻；手控阀具有自锁功能；手柄方便左右手操作，活动部件均设有保护套，操作更安全；重量轻、可单人背负并长时间行进。工具双油管单接口的连接方式结合了普通单接口和双油管的双重优点，使用更安全、操作更快捷、简化了工具间连接和断开过程，可带压插拔，节省了宝贵的救援时间。
X2型小型全套救援工具具有高性能、超小巧、超轻便、带压插拔的特点，非常适用于在极难进入的山区或狭小地区救援。

可带压插拔，节省了宝贵的救援时间
工具采用无尾管设计，结构更紧凑，效率更高
主要部件高强度轻质合金制造，体积小、重量轻，可背负并长时间行军
剪切防崩溅设计，使用更安全
人体功能学设计,操作更适合亚洲人体型
双向液压锁具有双向自锁功能，可在任何位置不回缩
自动复位手控阀，操作方便、控制精确、安全性高
设有保护套 保证施救和被救人员安全
更舒适的手柄设计易于操作
所有密封件和接口均为德原装进口

产品型号
GYJK-18～33/23-10-X2
额定工作压力
63 MPa
开口距离
240 mm
剪切力（Q235材料）
Φ23 mm圆钢直径/10 mm钢板
扩张力
18-33 kN
重量
<9.5 kg
外形尺寸（长X宽X高）
650X190X165 mm

产品背包（必配）
箱体（选配）
手推运输车（选配）

f6 X2型单接口撑顶器

产品描述产品特点技术参数附　　件应用实例

GYCD-100/540-X2型单接口撑顶器与X2型动力源配合使用，具有移动障碍物、撑顶物体、创造救援通道及保持 物体稳定的功能。采用高强度轻质合金制造，撑顶力大；手控阀具有自锁功能；手柄方便左右手操作，活动 部件均设有保护套，操作更安全；重量轻、可单人背负并长时间行进。工具双油管单接口的连接方式结合了 普通单接口和双油管的双重优点，使用更安全、操作更快捷、简化了工具间连接和断开过程，可带压插拔， 节省了宝贵的救援时间。
X2型小型全套救援工具具有高性能、超小巧、超轻便、带压插拔的特点，非常适用于在极难进入的山区或狭小地区救援。

可带压插拔，节省了宝贵的救援时间
工具采用无尾管设计，结构更紧凑，效率更高
主要部件高强度轻质合金制造，体积小、重量轻，可背负并长时间行军
手控阀具有自锁功能，降低撑顶时救援人员操作风险
产品闭合长度小，适于在狭小空间作业
所有密封件和接口均为德原装进口

产品型号
GYCD-100/540-X2
额定工作压力
63 MPa
撑顶力
100 kN
闭合长度
360 mm
撑顶行程
180 mm
重量
< 8.5 kg
外形尺寸（长X宽X高）
360X86X300 mm

产品背包（必配）
加长杆（必配）
箱体（选配）
手推运输车（选配）

f7 X2型单接口小型工具救援组套
产品描述产品特点技术参数附　　件应用实例
专为极难进入的山区和狭小地区救援而设计
X2型单接口小型工具组套专为极难进入的山区和狭小地区的救援而设计，具有高性能，超小巧，超轻便的特点。
工具双油管单接口的连接方式结合了普通单接口和双油管的双重优点，使用更安全、操作更快捷、简化了工具间连接和断开过程，可带压插拔，节省了宝贵的救援时间。
组套包括
BJQ-63/0.5-X2型单接口机动泵
BS-63-X2型单接口手动泵
GYJQ-28/110-X2型单接口剪切器
GYKZ-35~50/500-X2型单接口扩张器
GYJK-18~33/23-10-X2型单接口剪扩器
GYCD-100/540-X2型单接口撑顶器

单接口：可带压插拔，节省救援时间。
高性能：与传统救援组套性能基本相同。
超小巧：比传统救援组套体积减少，更省空间。
超轻便：比传统救援组套重量减轻近一半。
可背负：工具有背包，可背负并长时间行军。

BJQ-63/0.5-X2型机动泵发动机功率
1.3 kW/7000 rpm
BJQ-63/0.5-X2型机动泵高压流量/低压流量
0.5 L/min/2.3 L/min
BS-63-X2型手动泵高压流量/低压流量
1.5 ml/次/12 ml/次
GYJQ-28/110-X2型剪切器开口距离
110 mm
GYJQ-28/110-X2型剪切器剪切圆钢直径/钢板厚度（Q235材料）
Φ28 mm圆钢直径/10 mm钢板
GYKZ-35～50/500-X2型扩张器扩张距离
500 mm
GYKZ-35～50/500-X2型扩张器扩张力
35-50 kN
GYJK-18～33/23-10-X2型剪扩器开口距离
240 mm
GYJK-18～33/23-10-X2型剪扩器剪切圆钢直径/钢板厚度（Q235材料）
23 mm圆钢/10 mm钢板
GYJK-18～33/23-10-X2型剪扩器扩张力
18-33 kN
GYCD-100/540-X2型撑顶器撑顶力
100 kN
GYCD-100/540-X2型撑顶器闭合长度/撑顶行程
360 mm/180 mm

箱体（选配）
手推运输车（选配）

f8 背负式救援组套
产品描述产品特点技术参数附　　件应用实例
山地救援，轻松应对。
背负式救援组套专为极难进入的山区和狭小地区救援而设计，具有超便捷，高性能，单人背负即可操作的特点。
组套中配备交直流两用的电动动力源，外形小巧新颖，轻便易于携带，一键式开关控制操作极其简单。
工具和泵站一整套设备采用背架的形式，即使是在山区等地单人也可轻松、自由救援。
单接口连接，工具可带压插拔，节省宝贵的救援时间。
组套包括
BJD-63/0.3-M2型微型电动泵
GYJK-18~33/23-10-X2型单接口剪扩器
背架

产品特点 单接口：可带压插拔，节省救援时间。
带背架：背架上可携带工具和动力源，全套工具一个救援人员即可背负并长时间行军。
易操作：泵站一键式开关控制操作极其简单。

BJD-63/0.3-M2型微型电动泵高压流量
0.3 L/min
BJD-63/0.3-M2型微型电动泵低压流量
1.5 L/min
GYJK-18～33/23-10-X2型剪扩器开口距离
240 mm
GYJK-18～33/23-10-X2型剪扩器剪切圆钢直径/钢板厚度（Q235材料）
23 mm圆钢/10 mm钢板
GYJK-18～33/23-10-X2型剪扩器扩张力
18-33 kN

背架（必配）
